【进料粒度】:35-60mm
【处理能力】:10-200t/h
【应用范围】:高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站、砂石料场等。
【适用物料】:制砂机是我公司引进著名的“石打石”破碎机原理及技术,结合国内制砂生产方面的实际情况,研制开发出具有国内、国际、领先水平的碎石设备。它广泛适用于各种岩石、磨料、耐火材料等。

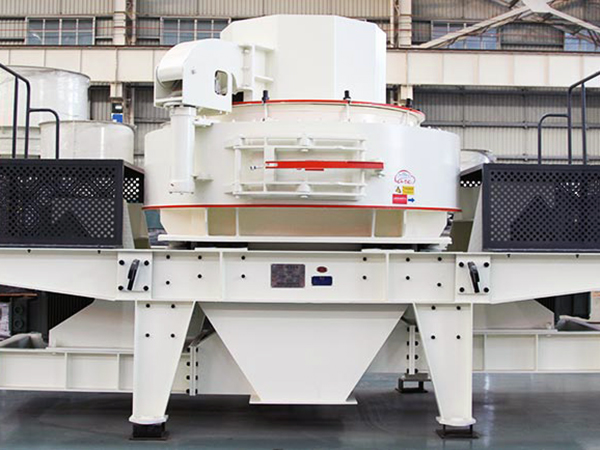

产品介绍:
制砂机也称为立式板锤复合制沙机、立轴反击式制沙机,该制砂机是通过国外立轴锤式破碎机的引进与消化吸收,在此基础上于20世纪90年代研制出的一种新型的破碎设备。该机在建材、冶金、矿山、煤炭、化工和电力等行业得到广泛地应用,如破碎水泥熟料、石膏、石灰石、砂岩、高炉炉渣、铁矿石、金矿石、钼矿石、媒石、块煤、石棉矿石、磷矿石等中等硬度物料,如采用新型高铬合金板锤的立式板锤制沙机可以破碎鹅卵石等高硬性物料。
制砂机工作原理:
当物料从进料斗落入圆柱形机体之后,首先受到第一转子上板锤的冲击,并以很高的速度沿转子切线方向被抛向反击板产生撞击,物料在反击板上的斜齿齿面及重力作用下,又沿斜下方向反弹到转子体外圆周与反击板之间(即破碎腔),物料再次受到急速旋转的板锤冲击后又被抛向反击板,并继续重复该过程。由于物料在破碎腔内受到板锤和反击板的周而复始的冲击以及料块之间的相互撞击,致使物料沿其自然节里面、层里面发生碎裂。当破碎后的物料粒度小于第一级转子的排料间隙时,物料在重力作用下进入到第二级转子的破碎腔。第二级破碎过程与第一级相同,所不同的是第二级转子的线速度比第一级更高,物料所受到的冲击更大,因此可使物料破碎的更细小。当物料破碎到终的产品粒度后,便从卸料斗排出。较大型一般有三级破碎,有三个转子。
制砂机性能特点:
1、破碎比大,大入料粒度100——220mm,出料粒度小于3mm的占90%以上(其中30%——60%为粉料),出料粒度模数可调,可做石料整形,直通式无需箅条,加工湿料也不易堵料;
2、能量利用率高,单电机,单位产量电耗1.29KW·h/t;
3、与球磨机配套使用,可使磨机产量提高30%——40%,系统电耗下降20%——30%;
4、易损件少,易损件选用高耐磨合金材质,磨损小,寿命长;
5、运转平衡,密封性能好,粉尘少,噪音低;
6、结构简单,操作方便,占地面积小,安装和维修方便。
制砂机润滑保养:
制砂机大多采用润滑脂,其额定速度要低于稀油润滑,但它很方便省事。油脂清洁是保证轴承可靠工作延长轴承寿命的重要条件,为此必须重视轴承密封,选择很好的密封形式。一般采用一道,好二道迷宫式密封和一道骨架式油封,从实际使用情况看,效果是十分良好的。对立式板锤制沙机要选用耐高温粘度大的润滑脂,特别是对主轴轴承的润滑,必须强制、定时供油,保证设备平稳、长期运转。
制沙机部分原矿样本:
制沙机部件:
1、制沙机转子
转子是立式板锤制沙机中关键的部件, 按结构形式分有整体式(铸造的)和焊接式两种。前者刚性和平衡性好,但制造周期较长,而后者制造周期较短,但刚性较差。不论哪种结构的转子,都必须有足够 的质量,即转子转动惯量要大,较大型的破碎机采用整体式转子,较轻型破碎机采用焊接转子为宜。
2、制沙机板锤
板锤是制沙机的易损件,因此要求它坚固耐磨损,便于安装和更换。一副板锤破碎石灰石能达15000——20000t,破碎水泥水泥熟料能达5000——10000t。板锤采用ZG30CrMnSi和耐磨铸铁材料。破碎河卵石可采用耐磨性更高的高铬合金板锤。
3、制沙机反击板
反击板的作用,一是保护筒体不受磨损,二是承受被板锤抛出的物料在其上碰撞而被破碎,同时又将碰撞破碎的物料重新弹回破碎区,再次进行破碎。
4、制沙机筒体
筒体有两个对开的半圆壳体构成、两个半圆壳体一侧为铰链连接,另一侧用螺栓固定。筒体可围绕铰接点打开旋转一定角度,以便更换各种易损件和检修。筒体上端连接上盖,下端连接机座。上盖顶部设有进料口,机座内是空的,破碎好的物料就由机座下部排出。
制砂机技术参数:
型号规格 | 筒体直径(mm) | 产量(t/h) | 给料粒度(mm) | 出料粒度(mm) | 功率(kw) | 外形尺寸(长×宽×高) |
PFL-750 | 750 | 20-40 | <100 (25mm以下较佳) | <3 80-95% | 30-37 | 2100×1200×1700 |
PFL-1000 | 1000 | 40-60 | <120 (30mm以下较佳) | <3 80-95% | 45-55 | 2600×1400×1900 |
PFL-1250 | 1250 | 70-100 | <150 (30mm以下较佳) | <3 80-95% | 75-90 | 2800×1600×2100 |
PFL-1500 | 1500 | 100-120 | <180 (35mm以下较佳) | <3 80-95% | 110-132 | 3100×1900×2200 |
PFL-1750 | 1750 | 120-150 | <200 (35mm以下较佳) | <3 80-95% | 160 | 3710×2360×2390 |
PFL-2000 | 2000 | 150-180 | <220 (40mm以下较佳) | <3 80-95% | 185 | 4100×2660×2620 |
